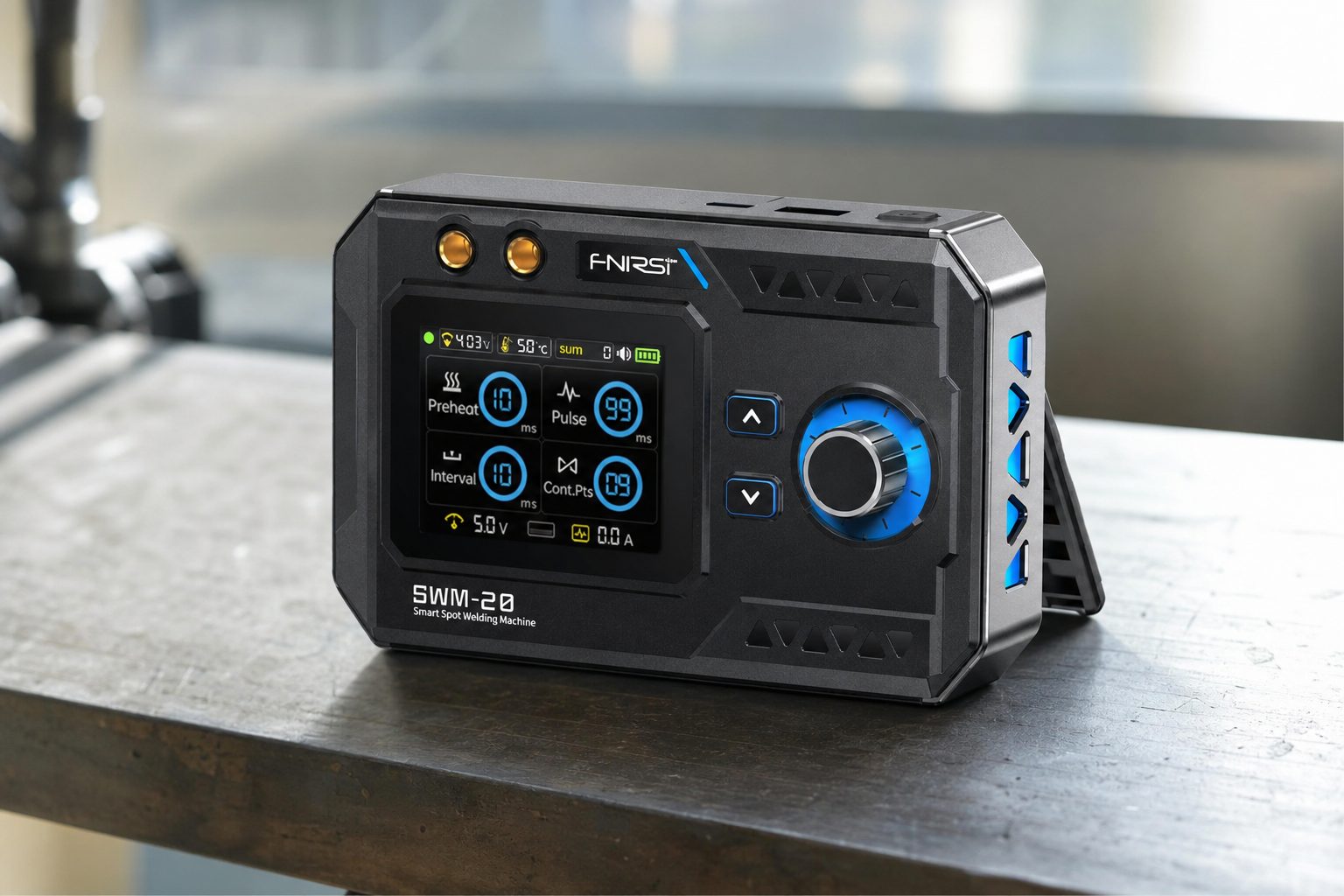

Az FNIRSI SWM-20 hordozható ponthegesztő akár 1200 A áramerősséggel, kettős impulzusú üzemmóddal és 5000 mAh-s akkumulátorral

Az FNIRSI SWM-20 hordozható ponthegesztő, amelyet elsősorban vékony fémszalagok összekötésére terveztek akkumulátorcsomagok gyártásakor és javításakor. Az egyszerű, olcsó ponthegesztőkhöz képest kettős impulzusú hegesztést, legfeljebb 1200 A deklarált áramerősséget, 2,4 hüvelykes TFT-kijelzőt, az impulzusok részletes beállítását és beépített, 5000 mAh-s akkumulátort kínál.

Legnagyobb előnye, hogy a felhasználónak nem kell csupán néhány előre beállított teljesítményfokozattal dolgoznia. Az SWM-20 lehetővé teszi az előmelegítés, a fő impulzus, az időköz és a pontok számának beállítását, így jobban igazítható a különböző anyagokhoz és vastagságokhoz.

A kettős impulzusú hegesztésnek gyakorlati jelentősége van

Az FNIRSI dual-pulse rendszert használ. Az első impulzus előkészíti az érintkezési felületet és csökkenti az oxidáció hatását, a második pedig létrehozza magát a kötést.

Az akkumulátorszalagok ponthegesztésekor nagyon fontos az állandó minőség. A túl gyenge pont idővel meglazulhat, a túl erős impulzus pedig átlyukaszthatja a szalagot, vagy szükségtelenül felmelegítheti a cellát.

Éppen ezért a finomhangolás lehetősége hasznosabb, mint önmagában a maximális áramerősség marketingértéke.

Maximális áramerősség: 1200 A

A gyártó legfeljebb 1200 A csúcshegesztési áramerősséget ad meg.

Az ilyen készülékeknél ez nem folyamatos áramerősséget jelent, hanem egy nagyon rövid impulzust. A tényleges eredmény a szalag vastagságától, az anyagtól, az érintkezők tisztaságától, az elektródák nyomásától és a beállított időtől függ.

Az SWM-20 ezért vékony szalagokhoz alkalmas, nem pedig hagyományos, acélszerkezetek hegesztésére szolgáló hegesztőgép helyettesítésére.

Milyen anyagokkal boldogul?

A hivatalos műszaki adatok anyagonként eltérő maximális vastagságokat adnak meg:

Ezeket az értékeket a gyártó által megadott felső határként kell értelmezni. Akkumulátorokkal végzett munka során érdemes először azonos anyagon próbavarratokat készíteni, és csak utána közvetlenül a cellákon hegeszteni.

Rendkívül széles beállítási lehetőségek

Az SWM-20 többet kínál az egyszerű „gyenge / közepes / erős” választásnál.

Többek között a következők állíthatók be:

• előmelegítés körülbelül 1–10 ms,
• fő impulzus körülbelül 1–99 ms,
• az impulzusok közötti időköz,
• az ismételt pontok száma,
• aktiválási késleltetés,
• az ismételt hegesztések közötti távolság.

A gyártó több mint 10 000 beállítási kombinációról beszél. A gyakorlatban az a lényeg, hogy a felhasználó az adott szalaghoz igazíthatja a paramétereket.

2,4 hüvelykes TFT-kijelző

Az előlapon egy 2,4″-os, 320 × 240 px felbontású színes TFT-kijelző található.

A kijelzőn megjelennek a beállított paraméterek, a feszültség, a hőmérséklet és a működési állapot. A vezérlést egy forgó enkóder és fizikai gombok biztosítják.

Ez kellemes különbség az egyszerű, néhány LED-del felszerelt ponthegesztőkhöz képest, amelyeknél a felhasználó gyakran nem tudja pontosan, milyen beállításokat használ.

5000 mAh-s akkumulátor és körülbelül 1500 pont

Az SWM-20 beépített, 5000 mAh kapacitású akkumulátorral rendelkezik. A gyártó egyetlen töltéssel akár körülbelül 1500 hegesztési ciklust ad meg, bár a tényleges szám az impulzusok intenzitásától függ.

A töltés USB-C-n keresztül, 5 V / 2,1 A mellett történik.

Hasznos, hogy a készülék 5 V / 2,1 A-es powerbankként is használható.

Réz hegesztőceruzák

A hegesztőceruzák 99,9%-os rézből készült érintkezőelemeket használnak, ami segít csökkenteni az elektromos ellenállást és elvezetni a hőt.

A gyártó körülbelül 32 cm hosszú ceruzákat ad meg, a csomagban pedig tartalék hegyek is találhatók.

Nyolcféle biztonsági védelem

Az FNIRSI az alábbiak elleni védelmet tünteti fel:

• túlmelegedés,
• alacsony feszültség,
• túltöltés,
• túlzott kisütés,
• rövidzárlat,
• alacsony hőmérséklet,
• ütődés,
• a feszültség stabilizálásával kapcsolatos problémák.

Li-ion cellákkal végzett munka során azonban továbbra is óvatosságra van szükség. A ponthegesztő nagyon magas impulzusárammal működik, és a helytelenül felhelyezett elektródák rövidzárlatot okozhatnak.

Mit mondanak a felhasználók?

Az SWM-20 tulajdonosainak tapasztalatai többnyire pozitívak, különösen nikkelezett szalagok hegesztésekor.

Egy gyakorlati megjegyzés azonban visszatér: kezdetben időt kell szánni az adott anyaghoz megfelelő beállítás megtalálására. Egy felhasználó például arról számolt be, hogy 0,15 mm-es tiszta nikkel esetén többször is módosítania kellett az előmelegítés és a fő impulzus kombinációját, mire erős kötést kapott.

Ez nem magának a készüléknek a hátránya, hanem az állítható ponthegesztők természetes velejárója.

Az FNIRSI SWM-20 főbb műszaki adatai

Kinek való az SWM-20?

Leginkább annak a felhasználónak éri meg, aki akkumulátorcsomagokat javít vagy épít, nikkelezett szalagokkal dolgozik, vagy kis méretű, pontos ponthegesztésre van szüksége.

A teljesen kezdők számára előny a kijelző és az előre beállított módok megléte, de Li-ion cellákkal végzett munka előtt célszerű biztonságos tesztanyagon begyakorolni a beállításokat.

Megéri az FNIRSI SWM-20?

Az SWM-20 főként azért érdekes, mert a nagyon finom beállíthatóságot, a kettős impulzusú hegesztést és a hordozható, akkumulátoros kialakítást ötvözi.

Ha elsősorban cellákra kell nikkelezett szalagokat hegesztened, több szabályozási lehetőséget kínál, mint az egyszerű, olcsó ponthegesztők. Az 1200 A-es teljesítményt nem érdemes egyetlen döntő adatként kezelni – többet ér az időzítés pontos beállításának és ugyanolyan jó minőségű kötés megismétlésének lehetősége.
